Arduino RC Car Control
Version 1.0 đŸ 2 Mb
đ
Updated December 13
Features Arduino RC Car Control
Descrição:Funcionamento do aplicativo apenas com dispositivos conectados via bluetooth;
Passo a passo:
1- Fazer a montagem no proto board conforme esquema elétrico;2- Ligar o módulo bluetooth(JY MCU) e Arduino, veja que o led estå piscando;3- No Smartphone ligar o Bluetooth e entrar no aplicativo e pressionar o botão Connect;4- Observe que o led do módulo bluetooth(JY MCU) estava piscando e quando estå conectado para de piscar e fica aceso direto;5- Os dispositivos estão conetctados via bluetooth - led estå aceso direto.
6- Neste momento todos os botÔes do aplicativo funcionam e enviam dados ao módulo bluetooth e ao Arduino.Controle remoto com todas as funcionalidades para carros e robos;
O aplicativo ARDUINO RC CAR CONTROL instalado no Smartphone Android controla remotamente o Arduino com comunicação via bluetooth.

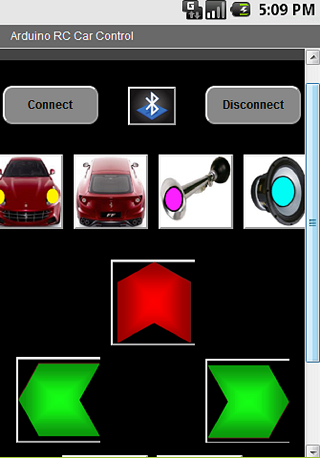

BotÔes de acionamento:Farol: Liga/Desliga;Lanterna: Liga/Desliga;Buzina: Liga/Desliga;Som: Liga/Desliga;
Obs1.: Estes botÔes foram sujeridos para o projeto mas podem acionar outros dispositivos conforme necessidade.

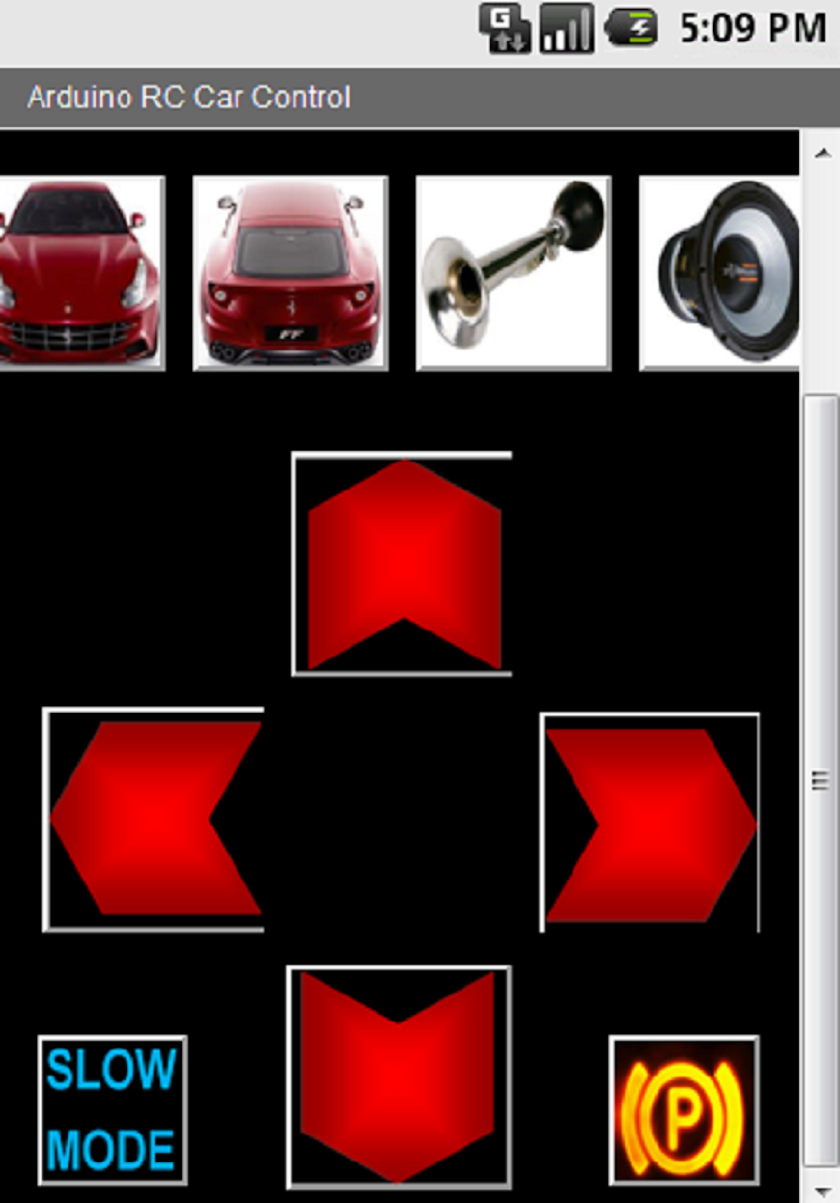

FORWARD: ACIONA MOTORES(M1 E M2) MOVIMENTO PARA FRENTE;BACKWARD: ACIONA MOTORES(M1 E M2) MOVIMENTO PARA TRAZ;LEFT: ACIONA MOTORES(M1 E M2) MOVIMENTO PARA ESQUERDA;RIGHT: ACIONA MOTORES(M1 E M2) MOVIMENTO PARA DIREITA;
Obs2.: Estes botÔes também controlam o acionamento e parada ou estacionamento do carro com mudança de cor de verde para vermelho e vive versa.
PARK : ESTACIONAR OU PARAR O CARRO;
SLOW MODE: CONTROLE DE POTĂNCIA DOS MOTORES(MODO LENTO OU BAIXA VELOCIDADE);
TURBO MODE: CONTROLE DE POTĂNCIA DOS MOTORES(MODO RĂPIDO OU ALTA VELOCIDADE);
Obs.
Neste projeto os pinos digitais D0 e D1 estĂŁo conectados ao RX e TX da placa Arduino e os pinos digitais D2 e D3 estĂŁo conectados ao mĂłdulo bluetooth, o pino digital D13 estĂĄ conectado ao led d13 da placa Arduino.
Utilize um smartphone com android, para instalar este â.apkâ; Neste exemplo foi utilizado o Tablet Samsung Galaxy GT-P3100 Tab2 7.0â com android versĂŁo 4.0.
Como funciona:O aplicativo ARDUINO RC CAR CONTROL instalado no Smartphone com Android comunica com o bluetooth que estĂĄ conectado Ă serial(mySerial) pino 2-RX e 3-TX do Arduino que recebe entes dados que por sua vez , interpreta e faz o comando de escrita na porta digital correspondente do Arduino.
Atenção: Quando estiver trabalhando com este aplicativo mantenha a tela sempre ligada(não utilize o modo dormir ou sleep) pois voce pode perder o controle sobre o dispositivo que estão sendo acionados.
Obs.: Para sair do aplicativo, verifique sempre antes se os botĂ”es estĂŁo todos no modo âOFFâ, entĂŁo pressione o botĂŁo âdisconnectâ e saia do aplicativo; Note que o bluetooth ficarĂĄ piscando indicativo que o sistema estĂĄ realmente desconectado.
Isto Ă© tudo que voce precisa saber para construir seu programa:
FAROL LIGADO - send: caracter âaâ; FAROL DESLIGADO- send: caracter âbâ;LANTERNA LIGADA - send: caracter âcâ; LANTERNA DESLIGADA- send: caracter âdâ;BUZINA LIGADA - send: caracter âeâ; BUZINA DESLIGADA send: caracter âfâ;SOM LIGADO - send: caracter âgâ; SOM DESLIGADO- send: caracter âhâ;
FORWARD GO - send: caracter âFâ; BACKWARD STOP- send: caracter âSâ;BACKWARD GO - send: caracter âBâ; BACKWARD STOP - send: caracter âSâ;LEFT GO - send: caracter âLâ; LEFT STOP- send: caracter âSâ;RIGHT GO - send: caracter âRâ; RIGHT STOP - send: caracter âSâ;
PARK/STOP - send: caracter âSâ;
SLOW MODE - send: caracter âtâ;
TURBO MODE - send: caracter âTâ;
GRATUITO PROGRAMA COMPLETO ARDUINO PARA O APP Arduino RC Car Control:Veja no meu site: Programa completo para Arduino, Fotos, VĂdeos e mais exemplos.
http://sergioarduino.blogspot.com.br/http://sergioarduino.blogspot.com.br/p/arduino-rc-car-control.html
